การวิเคราะห์ความแตกต่างของมาตรฐานด้าย NPT และ BSP ในอุปกรณ์ท่อเกลียวทองเหลือง

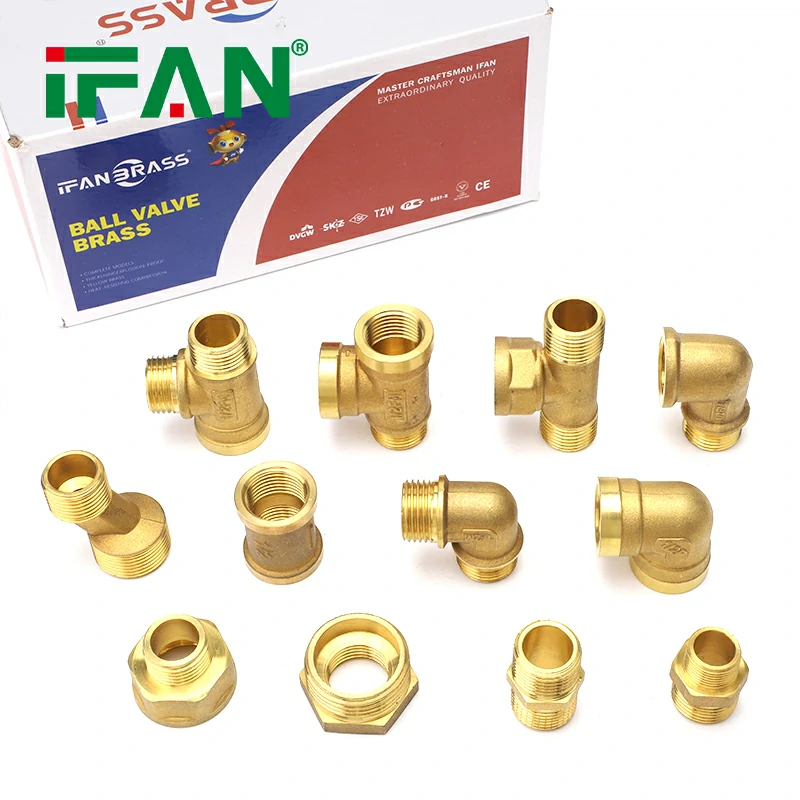

รู้เบื้องต้นเกี่ยวกับอุปกรณ์ท่อเกลียวทองเหลือง
อุปกรณ์ท่อเกลียวทองเหลืองใช้กันอย่างแพร่หลายในระบบประปา HVAC และระบบของเหลวอุตสาหกรรม
เนื่องจากความต้านทานการกัดกร่อนและความแข็งแรงของพวกเขาทองเหลืองจึงเหมาะสำหรับการใช้งานทั้งน้ำและก๊าซ
อย่างไรก็ตามตลาดโลกใช้มาตรฐานการทำเกลียวที่แตกต่างกันเป็นหลักNPT (ด้ายท่อแห่งชาติ)และBSP (ท่อมาตรฐานอังกฤษ).
การทำความเข้าใจความแตกต่างระหว่างระบบทั้งสองนี้เป็นสิ่งจำเป็นสำหรับความเข้ากันได้และความปลอดภัย
การจับคู่เธรดที่ไม่ถูกต้องอาจนำไปสู่การรั่วไหลความล้มเหลวทางกลหรือแม้กระทั่งอันตรายของระบบ
ภาพรวมของมาตรฐานเธรด NPT
NPT ย่อมาจากเกลียวท่อแห่งชาติมาตรฐานที่ใช้ในสหรัฐอเมริกาจัดตั้งขึ้นโดย ANSI/ASME
เธรด npt คือเรียวหมายถึงเส้นผ่านศูนย์กลางเกลียวลดลงตามความยาว
เรียวนี้ให้ซีลเชิงกลเมื่อเกลียวเข้าด้วยกัน
มุมด้ายของ60 องศาใช้ในเธรด NPT
ใช้กันทั่วไปในอเมริกาเหนือ, NPT เป็นที่ต้องการในระบบแก๊สไฮดรอลิกและน้ำ
ขนาดเธรดถูกกำหนดโดยขนาดท่อเล็กน้อย (เช่น 1/2 ", 3/4")
ภาพรวมของมาตรฐานเธรด BSP
BSP หมายถึงท่อมาตรฐานอังกฤษควบคุมโดยมาตรฐาน ISO 228 และ ISO 7
BSP มีสองรูปแบบ:BSPP (ขนาน)และBSPT (เรียว).
BSPT ให้ตราประทับแรงดันแน่นเช่น NPT ในขณะที่ BSPP ต้องการโอริงหรือเครื่องซักผ้า
เธรด BSP ใช้ก55 องศามุมด้าย-แตกต่างจาก 60 องศาของ NPT
BSP เป็นเรื่องธรรมดาในยุโรปเอเชียออสเตรเลียและแอฟริกา.
มาตรฐานนี้มักจะเห็นในท่ออุตสาหกรรมและระบบอากาศอัด
ความแตกต่างของมิติที่สำคัญ
แม้จะมีขนาดที่คล้ายกันเธรด NPT และ BSP ไม่สามารถใช้แทนกันได้.
นี่คือความแตกต่างของมิติที่สำคัญ:
มุมด้าย: npt=60 องศา, bsp=55 องศา
เรียว: NPT จะเรียวอยู่เสมอ BSP สามารถเรียว (BSPT) หรือขนาน (BSPP)
พิทช์และ TPI: เธรดต่อนิ้วแตกต่างกันระหว่างสองระบบ
วิธีการปิดผนึก: NPT ซีลผ่านด้ายเวดการลวก; BSPP มักจะต้องใช้ปะเก็นหรือโอริง
แม้แต่ความไม่ตรงกันเล็กน้อยในระดับเสียงหรือมุมอาจส่งผลให้เกิดการรั่วไหลหรือความล้มเหลวทางกล
ความเสี่ยงที่เข้ากันได้และความผิดพลาดทั่วไป
การใช้เธรด NPT และ BSP ร่วมกันอาจนำไปสู่ปัญหาร้ายแรง:
การมีส่วนร่วมของด้ายไม่ดีเนื่องจากมุมที่ไม่ตรงกัน
ไม่สามารถกระชับความเหมาะสมได้อย่างเต็มที่
การแตกที่อาจเกิดขึ้นหรือลอกด้าย
การรั่วไหลของของเหลวหรือก๊าซเนื่องจากขาดซีลที่เหมาะสม
น่าเสียดายที่อุปกรณ์บางอย่างอาจ "รู้สึก" เหมือนพอดีทำให้เกิดความมั่นใจในการติดตั้งที่ทำให้เข้าใจผิด
ตรวจสอบประเภทเธรดเสมอด้วยเครื่องหมายหรือเกจีก่อนการประกอบ
วิธีการระบุประเภทเธรด
เพื่อระบุว่าการติดตั้งทองเหลืองใช้ NPT หรือ BSP มีวิธีการหลายวิธี:
การตรวจสอบภาพ: เธรด NPT ดูคมชัดกว่า; เธรด BSP นั้นโค้งมนมากขึ้น
เครื่องวัดด้าย: วัดระดับเสียงและยืนยันเธรดต่อนิ้วหรือมม.
คาลิปเปอร์: ตรวจสอบเส้นผ่านศูนย์กลางที่สำคัญและรองลงมา
เครื่องหมายผู้ผลิต: อุปกรณ์จำนวนมากถูกประทับตราด้วยป้ายกำกับ BSP หรือ NPT
เทมเพลตเธรด: มีประโยชน์ในการประชุมเชิงปฏิบัติการเพื่อเปรียบเทียบตัวอย่างที่รู้จัก
การใช้เครื่องมือเหล่านี้ช่วยให้มั่นใจได้ว่าการระบุที่ถูกต้องและป้องกันความเสียหายข้ามเธรด
แอปพลิเคชันระดับภูมิภาคและข้อควรพิจารณาในการจัดหา
การทำความเข้าใจประเภทเธรดที่ใช้ในภูมิภาคของคุณเป็นสิ่งสำคัญสำหรับการจัดหาส่วนประกอบ
อเมริกาเหนือ: NPT ส่วนใหญ่ (สหรัฐอเมริกา, แคนาดา, เม็กซิโก)
ยุโรป: BSP ส่วนใหญ่ (เยอรมนี, สหราชอาณาจักร, ฝรั่งเศส, ฯลฯ )
เอเชียแปซิฟิก: ทั้งสองประเภทมีอยู่ แต่ BSP เป็นเรื่องธรรมดาในออสเตรเลียและเอเชียตะวันออกเฉียงใต้
บริษัท ระดับโลกควรเก็บด้ายทั้งสองประเภทหรือจัดหาอะแดปเตอร์
ผู้ผลิตอาจเสนอผลิตภัณฑ์สองมาตรฐานสำหรับความเข้ากันได้ระหว่างประเทศ
โซลูชั่นสำหรับระบบผสมเธรด
ในกรณีที่ต้องเชื่อมต่อระบบ BSP และ NPT ให้ใช้อะแดปเตอร์ที่เหมาะสมหรืออุปกรณ์เปลี่ยนผ่าน
มีอะแดปเตอร์ที่เชื่อมต่อ NPT ชายอย่างปลอดภัยกับ BSP หญิงและในทางกลับกัน
ตรวจสอบการจัดอันดับความดันและความเข้ากันได้ของซีลสำหรับอะแดปเตอร์เหล่านี้เสมอ
ใช้เทปเทปหรือซีลเธรดแบบไม่ใช้ออกซิเจนที่ออกแบบมาสำหรับระบบผสมแบบผสม
อย่างไรก็ตามการเชื่อมต่อดังกล่าวจะหลีกเลี่ยงได้ดีที่สุดในการใช้งานที่สำคัญหรือมีแรงดันสูง
เมื่อเป็นไปได้ให้ออกแบบระบบใหม่เพื่อสร้างมาตรฐานอุปกรณ์ทั้งหมดภายใต้ประเภทเธรดเดียว
บทสรุป
ทำความเข้าใจความแตกต่างระหว่างมาตรฐาน NPT และ BSPเป็นสิ่งสำคัญเมื่อทำงานกับอุปกรณ์ท่อเกลียวทองเหลือง
แม้ว่าพวกเขาจะให้บริการฟังก์ชั่นที่คล้ายกัน แต่พวกเขามุมด้าย, เรียว, พิทช์และกลไกการปิดผนึกแตกต่างกันอย่างมีนัยสำคัญ
การเลือกอย่างระมัดระวังการระบุที่เหมาะสมและการใช้อะแดปเตอร์ที่ถูกต้องมีความสำคัญอย่างยิ่งต่อการป้องกันความล้มเหลวในการติดตั้ง
ด้วยโลกาภิวัตน์ที่เพิ่มขึ้นผู้ผลิตและวิศวกรจะต้องคำนึงถึงมาตรฐานเหล่านี้เพื่อการรวมระบบที่ปลอดภัยและมีประสิทธิภาพ
