1. การกำหนดค่าโครงสร้างและเค้าโครง

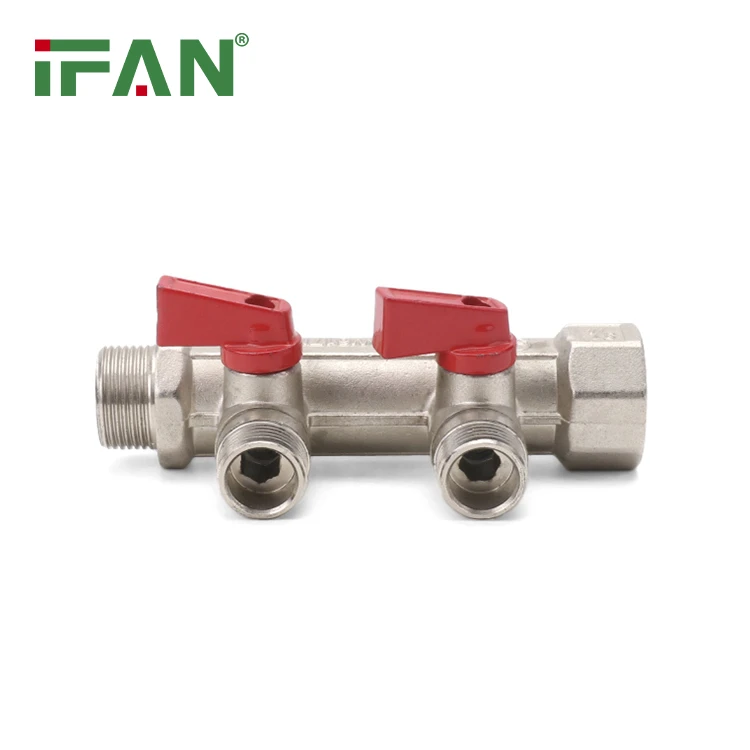

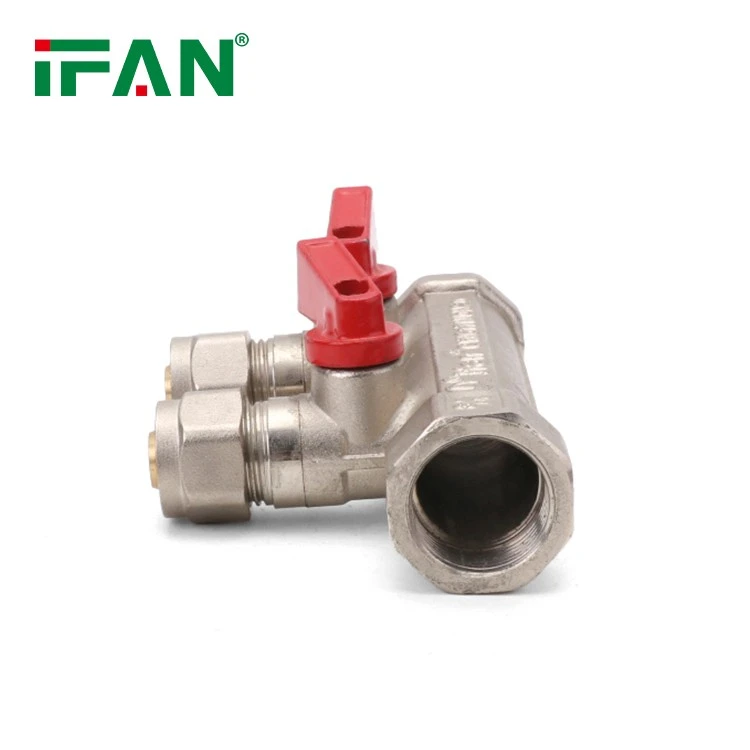

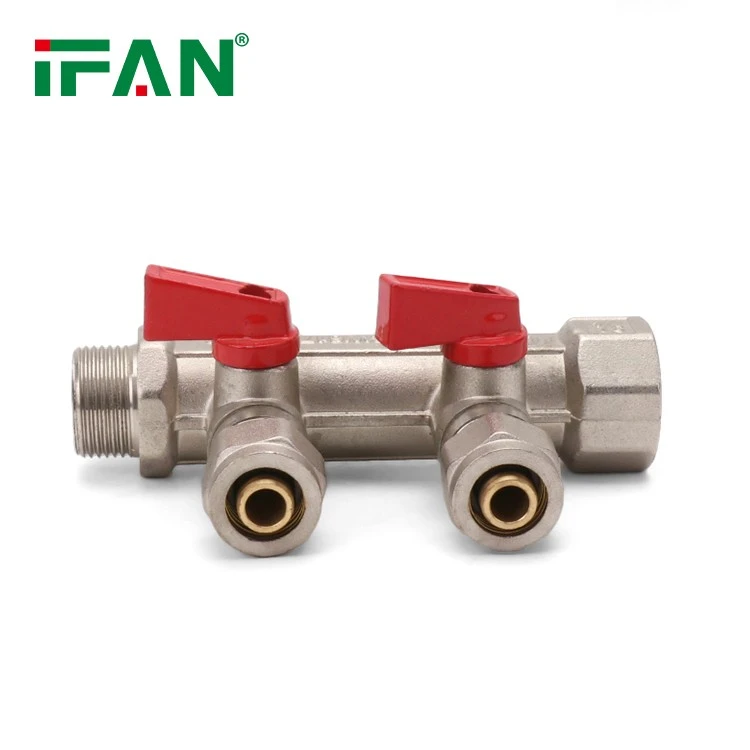

สีเงินของ Ifan Pex Straight Manifold มีร่างกายเชิงเส้นที่มีทางเข้ากลาง การกำหนดค่าแบบตรงนี้ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพการจัดตำแหน่งการติดตั้งและรักษาระยะห่างของพอร์ตที่สอดคล้องกัน ร่างกายที่หลากหลายจะถูกอัดหรือปลอมแปลงเพื่อความคลาดเคลื่อนมิติที่แม่นยำทำให้มั่นใจได้ว่าเข้ากันได้กับระบบการเชื่อมต่อ PEX ระยะทางออกจากศูนย์กลางไปยังศูนย์ได้รับการออกแบบทางวิศวกรรมให้พอดีกับโมดูลที่ติดตั้งมาตรฐานซึ่งโดยทั่วไปจะได้รับการดูแลภายในความอดทนของ± 0 1 มม. เค้าโครงแบบสม่ำเสมอช่วยให้มั่นใจได้ว่าการเบี่ยงเบนการไหลน้อยที่สุดและรองรับการขยายตัวแบบแยกส่วนเมื่อมีการติดตั้ง manifolds หลายรายการเป็นอนุกรม
2. ข้อมูลจำเพาะวัสดุพื้นฐานและการควบคุมโลหะผสม

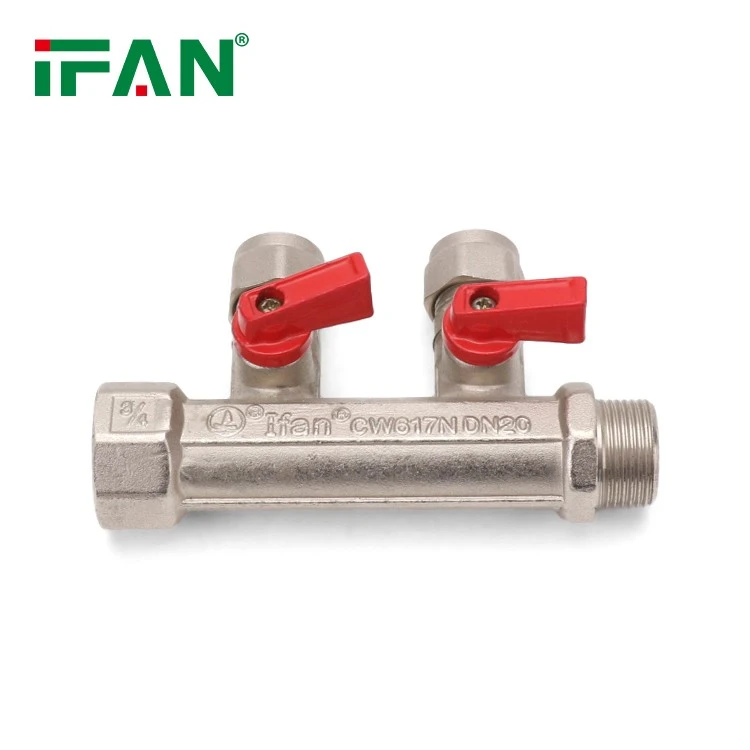

ท่อร่วมผลิตโดยใช้ทองเหลือง CW617N หรือ DZR ที่ได้รับการคัดเลือกซึ่งเลือกสำหรับความสามารถในการใช้กลไกความเสถียรและความต้านทานการกัดกร่อน แท่งทองเหลืองแต่ละตัวได้รับการทดสอบสำหรับองค์ประกอบทางเคมีผ่านการวิเคราะห์ทางสเปกโทรสโกปีก่อนที่จะใช้ อัลลอยต้องสอดคล้องกับ EN 12165 และปฏิบัติตามข้อกำหนดที่มีความเป็นผู้นำต่ำสำหรับการใช้น้ำดื่ม ในระหว่างขั้นตอนการผลิตทองเหลืองจะถูกบังคับหรืออัดขึ้นมาก่อนการตัดเฉือนที่แม่นยำตามด้วยกระบวนการหลอมเพื่อลดความเครียดภายใน การตรวจสอบโลหะยืนยันถึงความสอดคล้องของโครงสร้างจุลภาคในขณะที่ความแข็งและแรงดึงได้รับการตรวจสอบตามมาตรฐาน ISO 6508 และ EN 10002
3. การรักษาพื้นผิวและการประยุกต์ใช้เงิน
สีเงินที่เป็นเอกลักษณ์ของท่อร่วมนั้นทำได้ผ่านการตกแต่งด้วยนิกเกิลหรือโครเมี่ยม ก่อนที่จะชุบท่อร่วมแสดงการเสื่อมสภาพการทำความสะอาดอัลตราโซนิกการดองกรดและการเปิดใช้งานพื้นผิว ความหนาของเลเยอร์การชุบ-ปกติระหว่าง 8 ถึง 15 µm-is ตรวจสอบโดยใช้เครื่องมือวัดกระแสไฟฟ้าวนที่ไม่ทำลาย เสร็จสิ้นให้ทั้งความสวยงามและความต้านทานต่อการเกิดออกซิเดชันและการสัมผัสกับสิ่งแวดล้อม การทดสอบสเปรย์เกลือ (ต่อ ISO 9227) และการทดสอบการยึดเกาะ (ต่อ ISO 2409) จะดำเนินการในแต่ละชุดเพื่อยืนยันความทนทานและความสม่ำเสมอของการเคลือบ
4. การออกแบบพอร์ตและความแม่นยำในการทำเกลียว
ท่อร่วมตรงรวมถึงทางเข้า (ทั้งด้ายชายหรือหญิง) และพอร์ตทางออกหลายพอร์ตด้วย BSPP หรือเธรดมาตรฐาน NPT การทำเกลียวซีเอ็นซีช่วยให้มั่นใจได้ถึงระดับเสียงที่แม่นยำมุมปีกและเส้นผ่านศูนย์กลางเล็กน้อยยึดติดกับ ISO 228 หรือ ANSI B1.20.1 ขึ้นอยู่กับข้อกำหนดของตลาด ความเข้มข้นของเธรดและมุมตะกั่วได้รับการตรวจสอบโดยใช้เกจวัด GO\/No-Go และตัวเปรียบเทียบโปรไฟล์ ความขรุขระของพื้นผิวด้ายยังคงอยู่ด้านล่าง RA 1.6 µm เพื่อให้แน่ใจว่าเข้ากันได้กับวัสดุการปิดผนึกทั่วไป เธรดพอร์ตได้รับการทดสอบความดันเพื่อยืนยันความสมบูรณ์ของการปิดผนึกภายใต้แรงบิด
5. รูปทรงเรขาคณิตช่องสัญญาณและการเจาะภายใน
ภายใน Manifold มีช่องทางไหลของทรงกระบอกที่ขยายไปทั่วความยาวทั้งหมด แต่ละสาขามีการเจาะและ deburred เพื่อให้แน่ใจว่าการเปลี่ยนแปลงที่ราบรื่นป้องกันไม่ให้เกิดการรบกวนการไหลหรือการสะสมแรงดันกลับ เส้นผ่านศูนย์กลางภายในมีเครื่องจักรด้วยรีมเมอร์เพื่อรักษาส่วนตัดขวางไฮดรอลิกที่สอดคล้องกัน การตรวจสอบความราบรื่นนั้นถูกตรวจสอบโดยใช้ profilometers โดยกำหนดเป้าหมายความหยาบภายในต่ำกว่า RA 3.2 µm เพื่อลดการปรับขนาดที่อาจเกิดขึ้นและส่งเสริมความเสถียรของของเหลว การสร้างแบบจำลองการคำนวณใช้ในระหว่างการออกแบบเพื่อจำลองโปรไฟล์ความเร็วและตรวจสอบผลลัพธ์ที่สมดุลในทุกพอร์ต
6. การทดสอบความดันและโปรโตคอลการตรวจสอบการรั่วไหล
สีเงินทั้งหมดของ Ifan Pex Straight Manifolds จะได้รับการทดสอบความดันไฮโดรสติก 100% ความดันทดสอบถูกตั้งไว้ที่ 1.5 ×ค่าความดันสูงสุดในการทำงานสูงสุด 15 ถึง 20 บาร์และจัดขึ้นอย่างน้อย 30 วินาที Manifolds เชื่อมต่อกับสายแรงดันโดยใช้อุปกรณ์จับยึดที่กำหนดเองและจมอยู่ใต้น้ำในน้ำเพื่อตรวจจับการรั่วไหลของไมโคร นอกจากนี้การทดสอบความดันอากาศโดยใช้สารละลายสบู่หรือเซ็นเซอร์อิเล็กทรอนิกส์จะดำเนินการกับแบตช์ที่เลือก ข้อมูลประสิทธิภาพการรั่วไหลจะถูกบันทึกและเชื่อมโยงกับหมายเลขแบทช์การผลิตสำหรับการตรวจสอบย้อนกลับ
7. ความทนทานต่อตำแหน่งทางออกและการจัดตำแหน่งเชิงกล
ความแม่นยำในการวางตำแหน่งพอร์ตทางออกเป็นสิ่งสำคัญสำหรับความเข้ากันได้ของการติดตั้ง ในระหว่างการผลิตแต่ละทางออกจะถูกเจาะและแตะโดยใช้ศูนย์ซีเอ็นซีหลายแกนพร้อมข้อเสนอแนะแบบเรียลไทม์ เซ็นเซอร์ออปติคัลและเครื่องมือจัดตำแหน่งเลเซอร์ใช้เพื่อตรวจสอบมุมทางออกและการเบี่ยงเบนเชิงพื้นที่ การจัดแนวที่ไม่อนุญาตสูงสุดนั้น จำกัด อยู่ที่ 0 2 องศาทำให้มั่นใจได้ว่าการมีส่วนร่วมอย่างแน่นหนากับอุปกรณ์เสริมหรือวาล์วปิด การตรวจสอบมิติจะดำเนินการตามการเลื่อนและบันทึกเป็นส่วนหนึ่งของโปรโตคอลการควบคุมคุณภาพในกระบวนการ
8. ความเข้ากันได้กับอุปกรณ์ PEX และส่วนเสริมแบบแยกส่วน

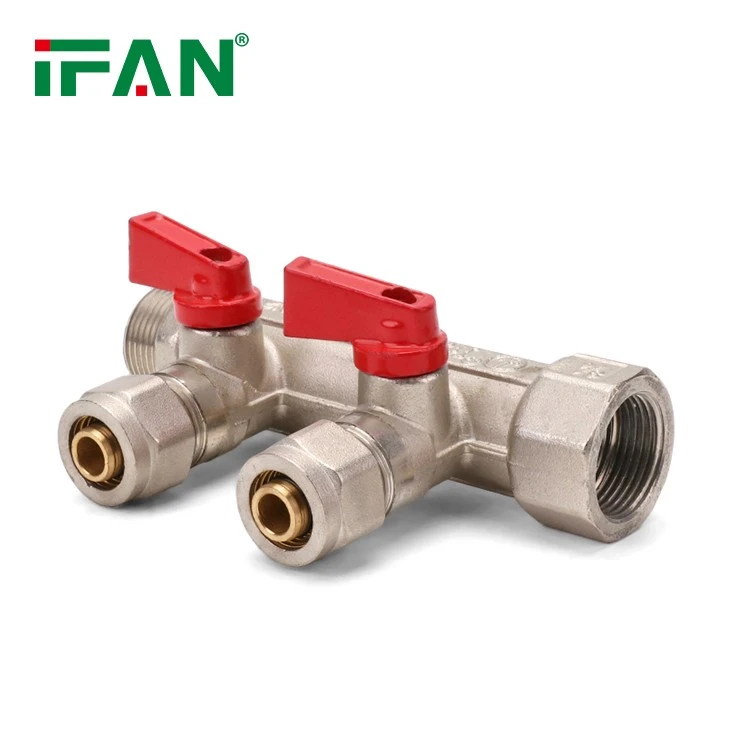

ท่อร่วมตรงถูกออกแบบมาสำหรับการรวมโดยตรงกับอุปกรณ์ PEX มาตรฐานรวมถึงการกดการบีบอัดและประเภทแบบพุชพอดี ระยะห่างทางออกตั้งอยู่บนพื้นฐานของเรขาคณิต PEX ที่เหมาะสมระหว่างประเทศเพื่อให้แน่ใจว่าสิ่งที่แนบมาอย่างราบรื่น ส่วนเกลียวจะถูกตัดมุมเพื่อการเริ่มต้นและการจัดตำแหน่งที่ง่ายในระหว่างการเชื่อมต่อ IFAN ยังเสนอรุ่นที่ติดตั้งไว้ล่วงหน้าด้วยวาล์วปิดหรืออะแดปเตอร์ซึ่งทดสอบแรงบิดในระหว่างการประกอบ ร่างกายแบบแยกส่วนช่วยให้สามารถขยายตัวได้มากมายผ่านการเชื่อมต่อแบบเกลียวหรือส่วนขยายที่ใช้ยึดโดยไม่ต้องเปลี่ยนทิศทางการไหลหรือประสิทธิภาพ
9. ความสะอาดการควบคุมการประกอบและกระบวนการบรรจุภัณฑ์
โพสต์การผลิตทั้งหมดมีการทำความสะอาดแบบ ultrasonically เพื่อกำจัดสิ่งตกค้างการตัดเฉือนฝุ่นหรือสารปนเปื้อนน้ำมัน การตรวจสอบความสะอาดรวมถึงการตรวจสอบด้วยสายตาภายใต้แสง LED และการทดสอบ SWAB ของตัวทำละลาย แต่ละหน่วยจะถูกปิดผนึกเป็นรายบุคคลในฟิล์มโพลีเอทิลีนและวางไว้ในถาดบรรจุภัณฑ์ที่มีโฟมเรียงรายเพื่อป้องกันการเสียดสีหรือความเสียหายของด้าย กล่องกล่องจำนวนมากได้รับการป้องกันด้วยความชื้นด้วยสารดูดความชื้นและติดป้ายด้วยหมายเลขรุ่นขนาดของเธรดประเภทการชุบและรหัสแบทช์ กระบวนการบรรจุภัณฑ์สอดคล้องกับ ISO ภายในของ IFAN 9001- โปรโตคอลโลจิสติกส์ที่ผ่านการรับรอง
10. การตรวจสอบย้อนกลับเอกสารและการรับรองคุณภาพ
แต่ละท่อร่วมจะถูกทำเครื่องหมายด้วยรหัสเลเซอร์ที่แสดงชุดการผลิตขนาดและการอ้างอิงมาตรฐาน เครื่องหมายเหล่านี้ได้รับการทดสอบเพื่อความคงทนภายใต้สภาพการขัดและความร้อน IFAN เก็บบันทึกดิจิตอลที่สมบูรณ์ของใบรับรองวัสดุบันทึกการตัดเฉือนข้อมูลการตรวจสอบและผลการทดสอบความดันสำหรับแต่ละชุดการผลิต ผลิตภัณฑ์สามารถจัดหาใบรับรองความสอดคล้อง (COC), รายงานการทดสอบวัสดุ (MTR) และรายงานการตรวจสอบมิติตามคำขอ การทดสอบทั้งหมดได้รับการบันทึกตามมาตรฐานคุณภาพภายในและข้อกำหนดการตรวจสอบของบุคคลที่สาม
สรุป: ความสมบูรณ์ทางเทคนิคในการผลิต PEX Silver Manifold
Ifan Silver Pex Straight Manifold รวมความแม่นยำของมิติองค์ประกอบทองเหลืองที่ผ่านการรับรองการป้องกันด้วยไฟฟ้าและวิศวกรรมไฮดรอลิกที่แม่นยำ แต่ละขั้นตอนการผลิตจากเกลียวและการเจาะเจาะไปจนถึงการทดสอบแรงดันและการตรวจสอบขั้นสุดท้าย-ควบคุมอย่างแน่นหนาเพื่อส่งหน่วยท่อร่วมที่สอดคล้องและมืออาชีพ ด้วยเอกสารที่มีรายละเอียดการจัดการคุณภาพที่แข็งแกร่งและการเสร็จสิ้นการมองเห็นที่เหมือนกัน IFAN ให้ผลิตภัณฑ์ที่เชื่อถือได้สำหรับการประกอบ PEX PIPING ที่เรียกร้องทางเทคนิค
